Blender Study - Curve 와 Array를 이용한 구성



Blender Study - Curve 와 Array Modifier 를 이용한 반복 구성

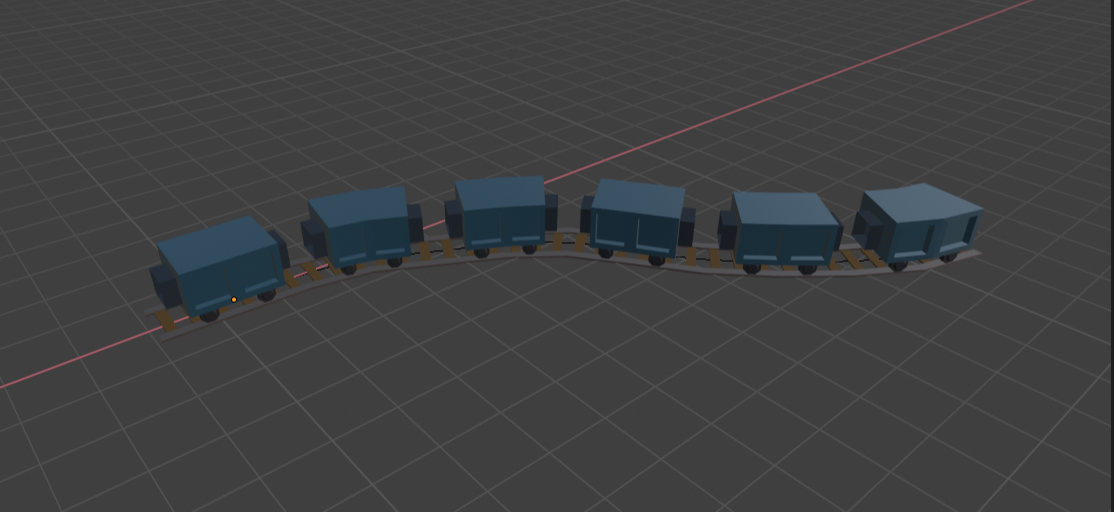

기본 형태를 Mirror기능으로 제작하고
Array 기능으로 갯수를 늘려 정렬 후
Curve 기능을 이용해서 형태에 굴곡을 줄 수 있습니다.



오브젝트를 준비합니다.

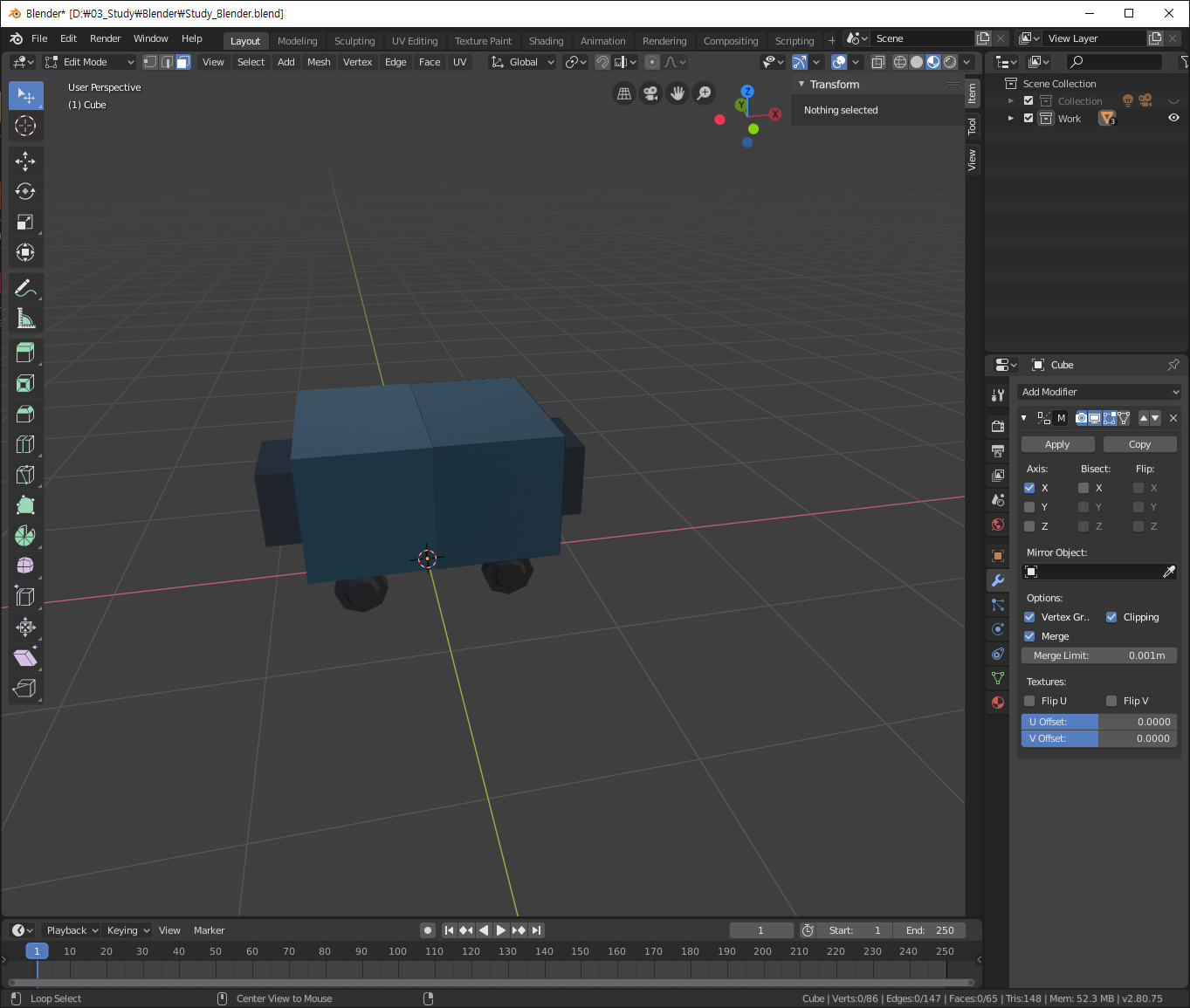

간단하게 열차모양을 준비했는데 Mirror Modifier가 적용되어 있는 상태 입니다.

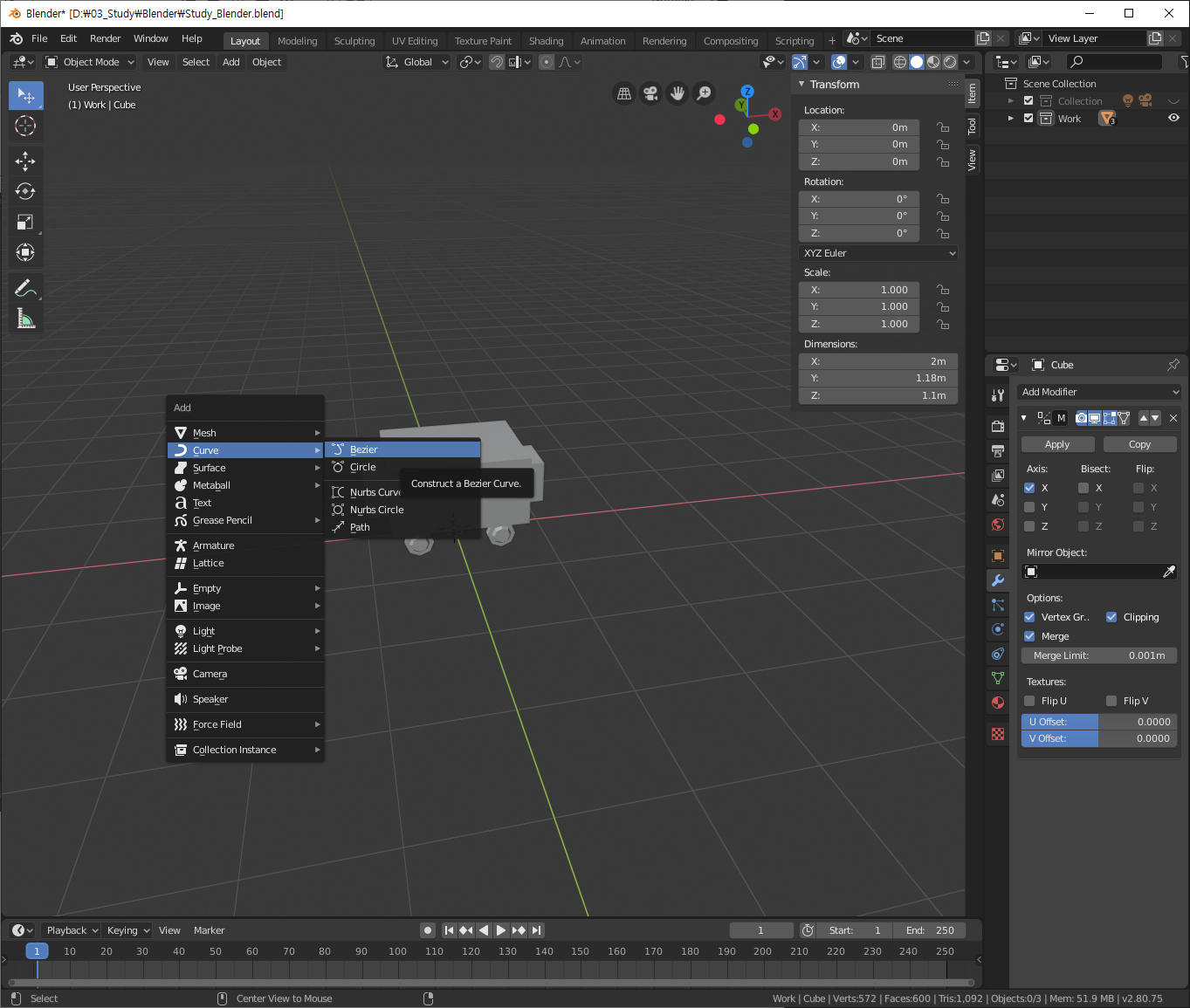

Curve-Bezier 를 선택해서 새롭게 커브를 만들어 줍니다.

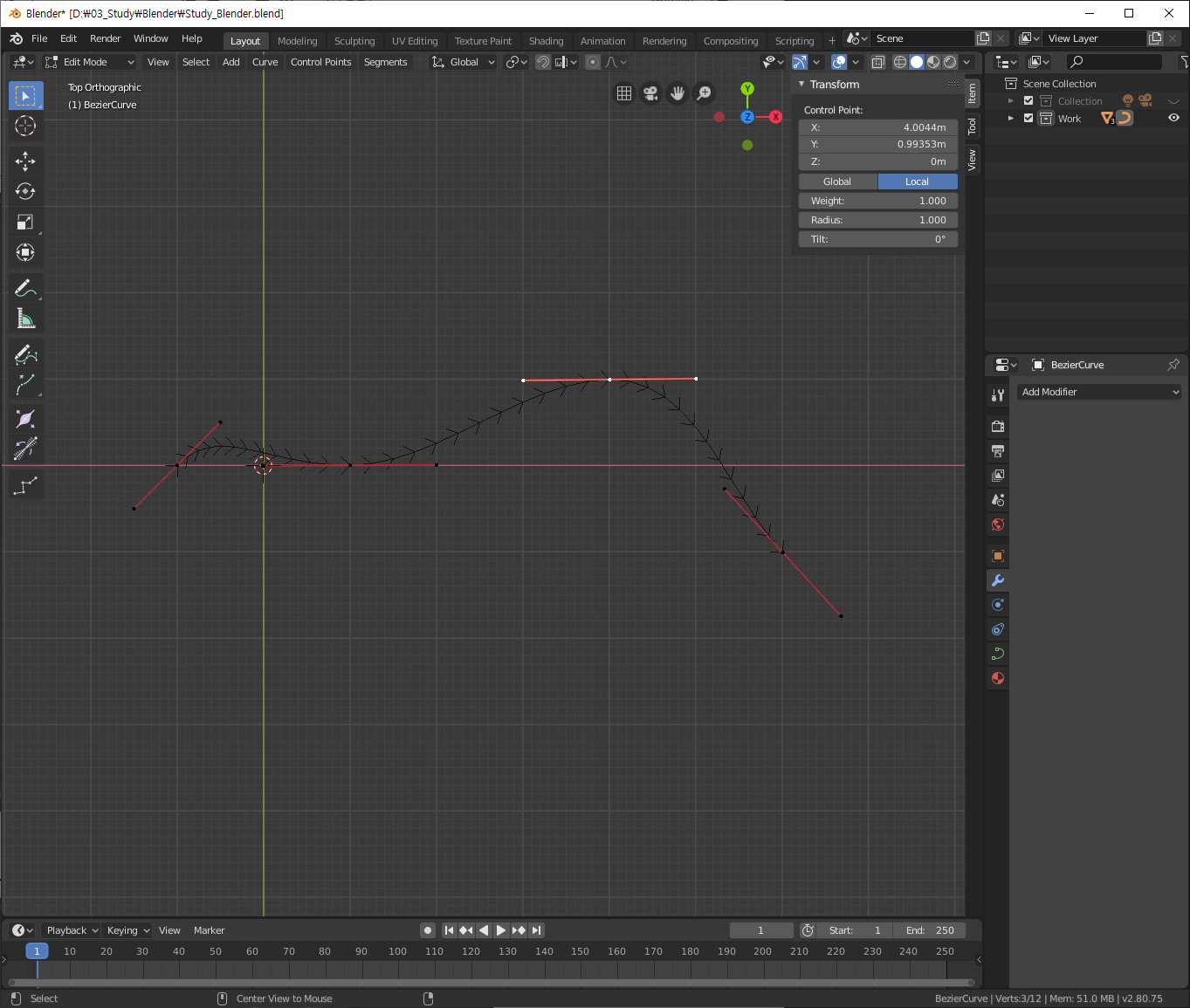

커브를 선택한 후 Edit Mode(Tab) 에서 커브를 수정할 수 있습니다.
이동, 회전, 스케일은 기본적인 조작방식과 동일합니다.
(이동 G, 회전 R, 스케일 S)

그리고 새로운 지점을 생성할시에는 E  키를 사용하며
끊어진 커브끼리 이을때는 이어줄 커브를 선택후 F 키를 눌러줍니다.

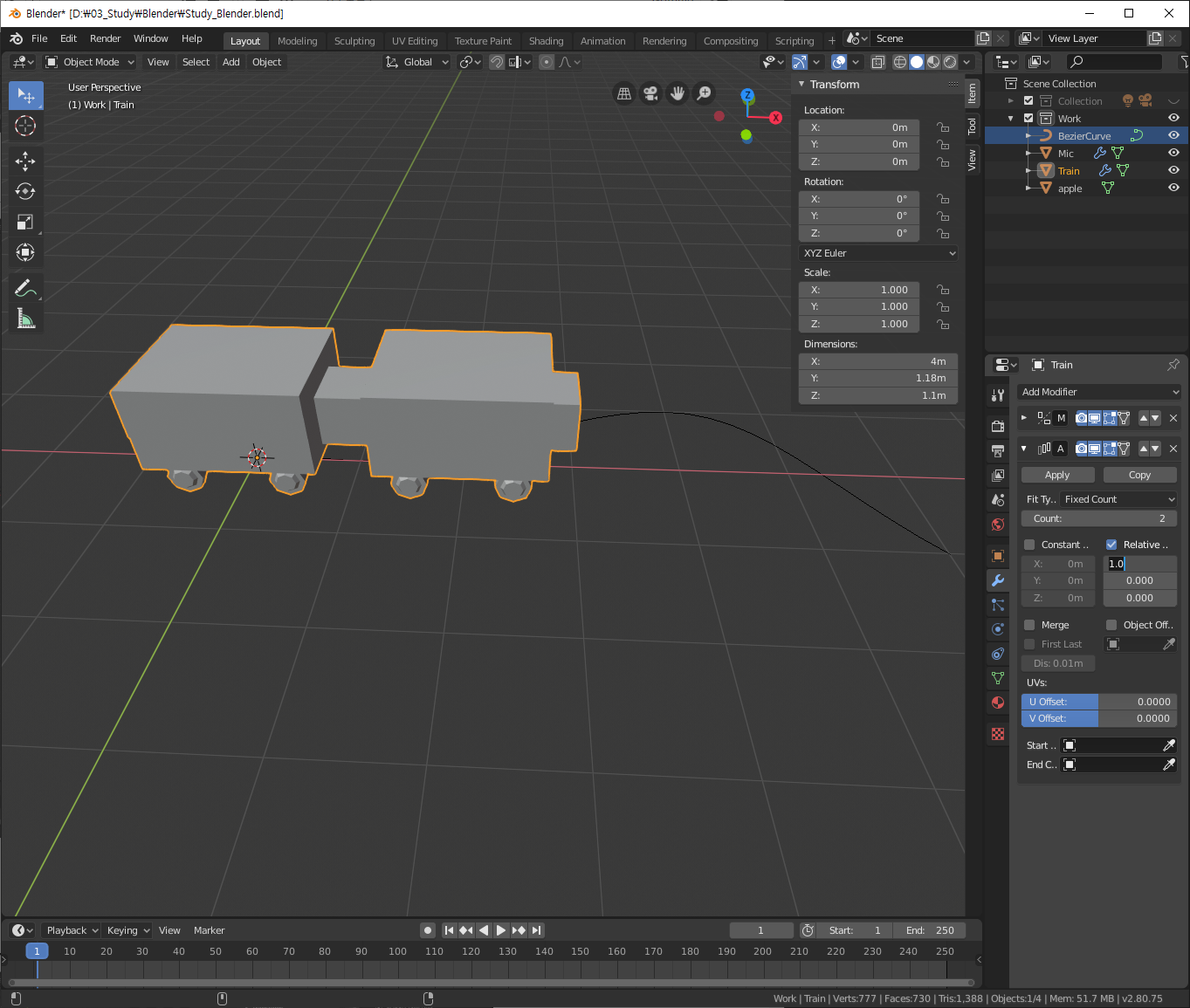

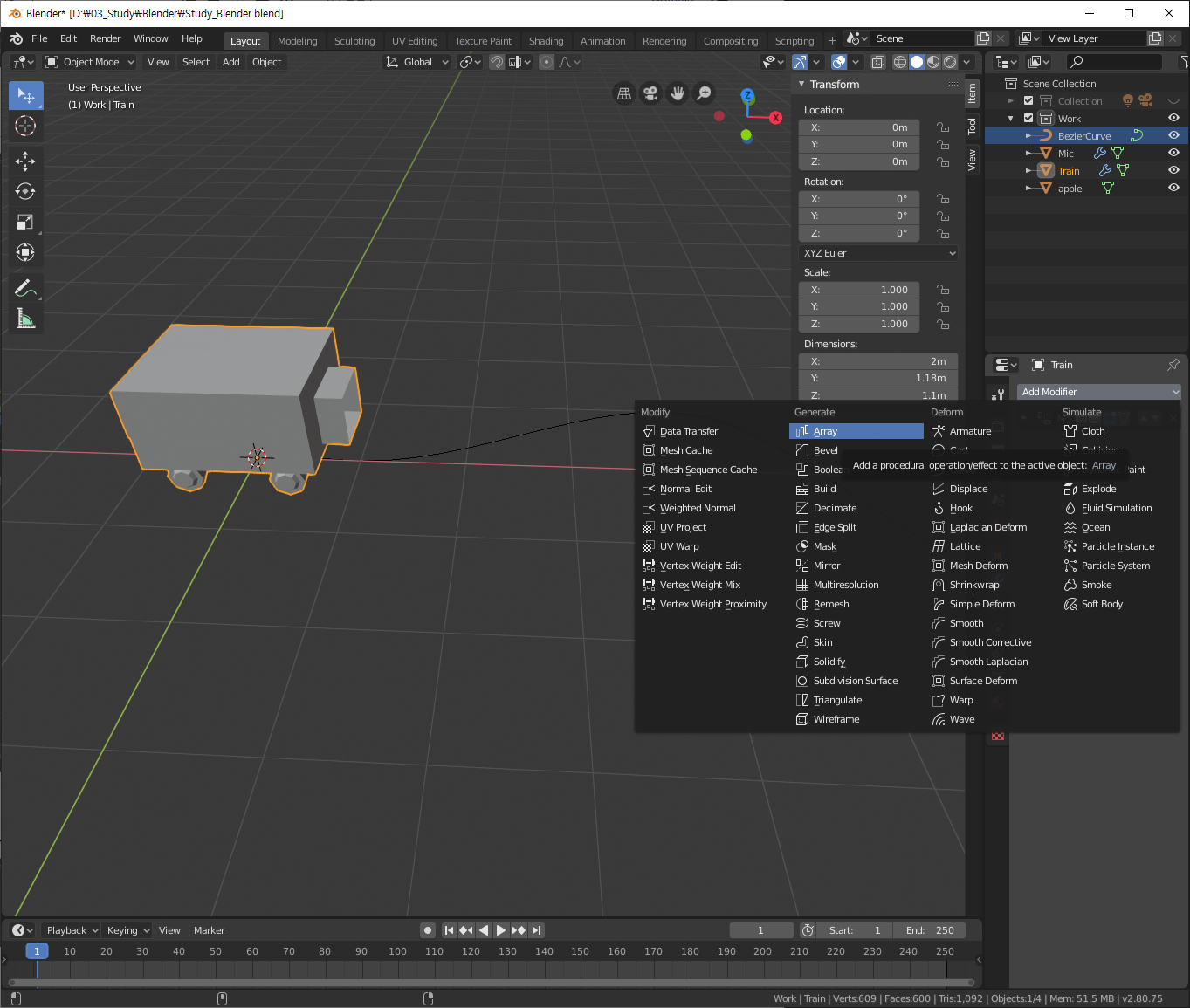

열차를 선택 한 후 Add Modifier - Array 를 적용합니다.



Relative Offset 을 통해 적용 거리를 조절 할 수 있습니다.
여기서는 수치를 1로 했는데
딱 맞아 떨어지게 오브젝트 제작 과정에서부터 고려를 하면 좋습니다.

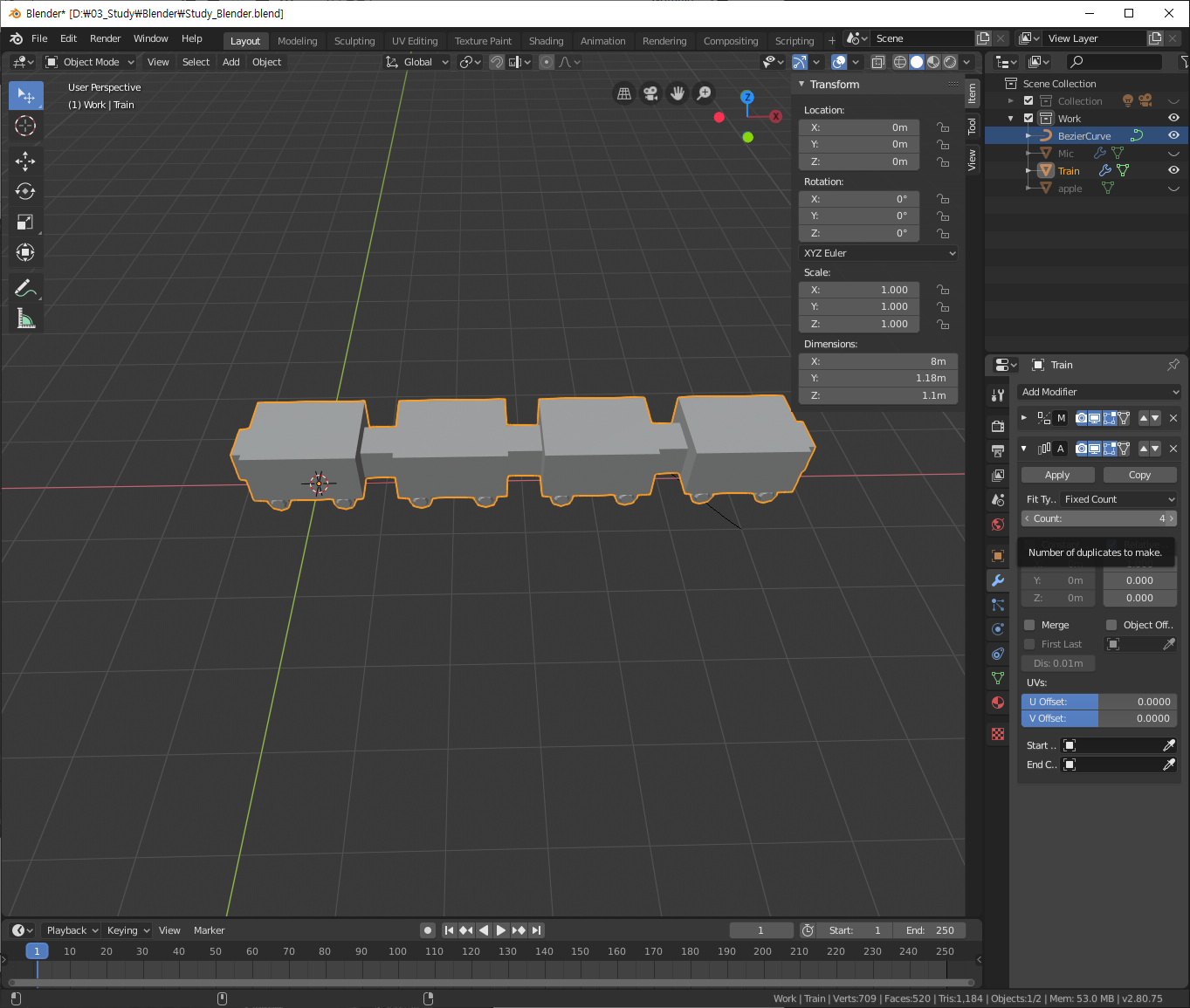

Count 에서 적용할 갯수를 정합니다.

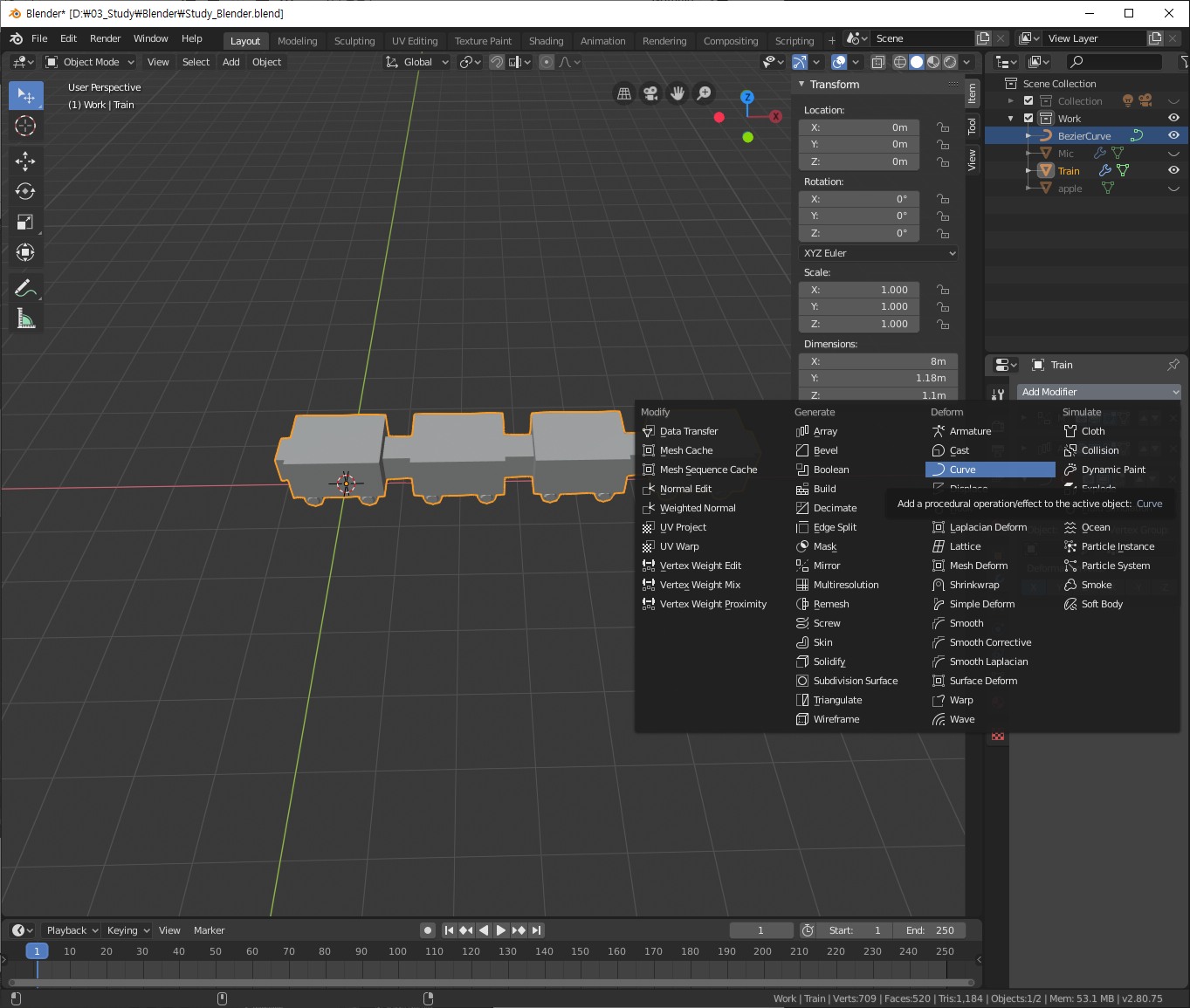

Add Modifier - Deform- Curve를 적용해 줍니다.|

(현재 최초의 Mirror 부터 모디파이어가 차곡차곡 적용되어
쌓여가는 것을 우측탭에서 볼 수 있습니다.
원하는 결과물이 나온 후 Apply 를 눌러 최종적용 시키는 것이 좋습니다.
물론 그 전에 새로운 Save파일을 만들어서 기능이 적용된 상태를
백업해두면 추후에도 수정이 용이 합니다.)

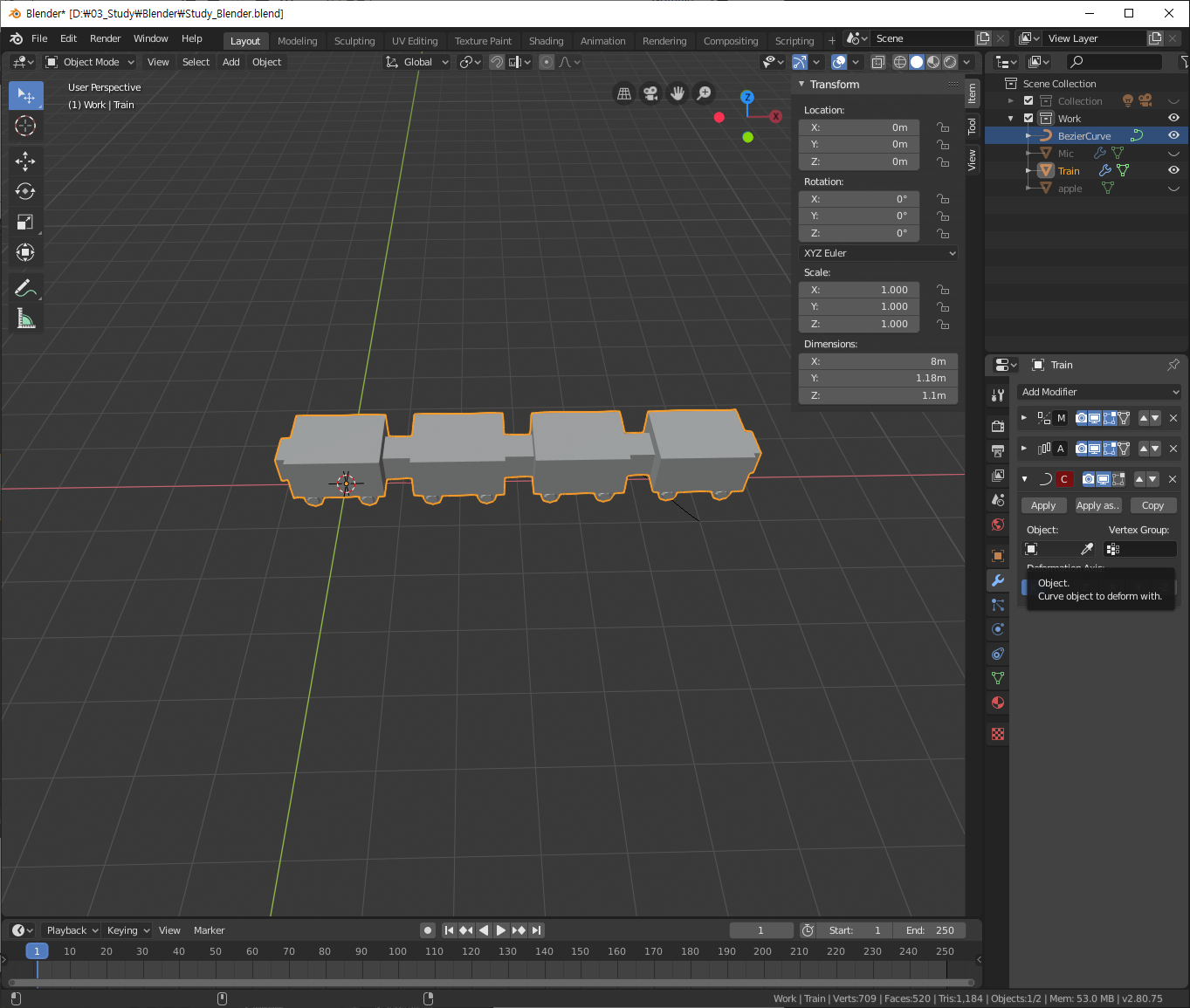

Curve 모디파이어에서 - Object 항목의 스포이드 또는 이름 선택을 클릭해서
이전에 생성한 BezierCurve를 선택합니다.

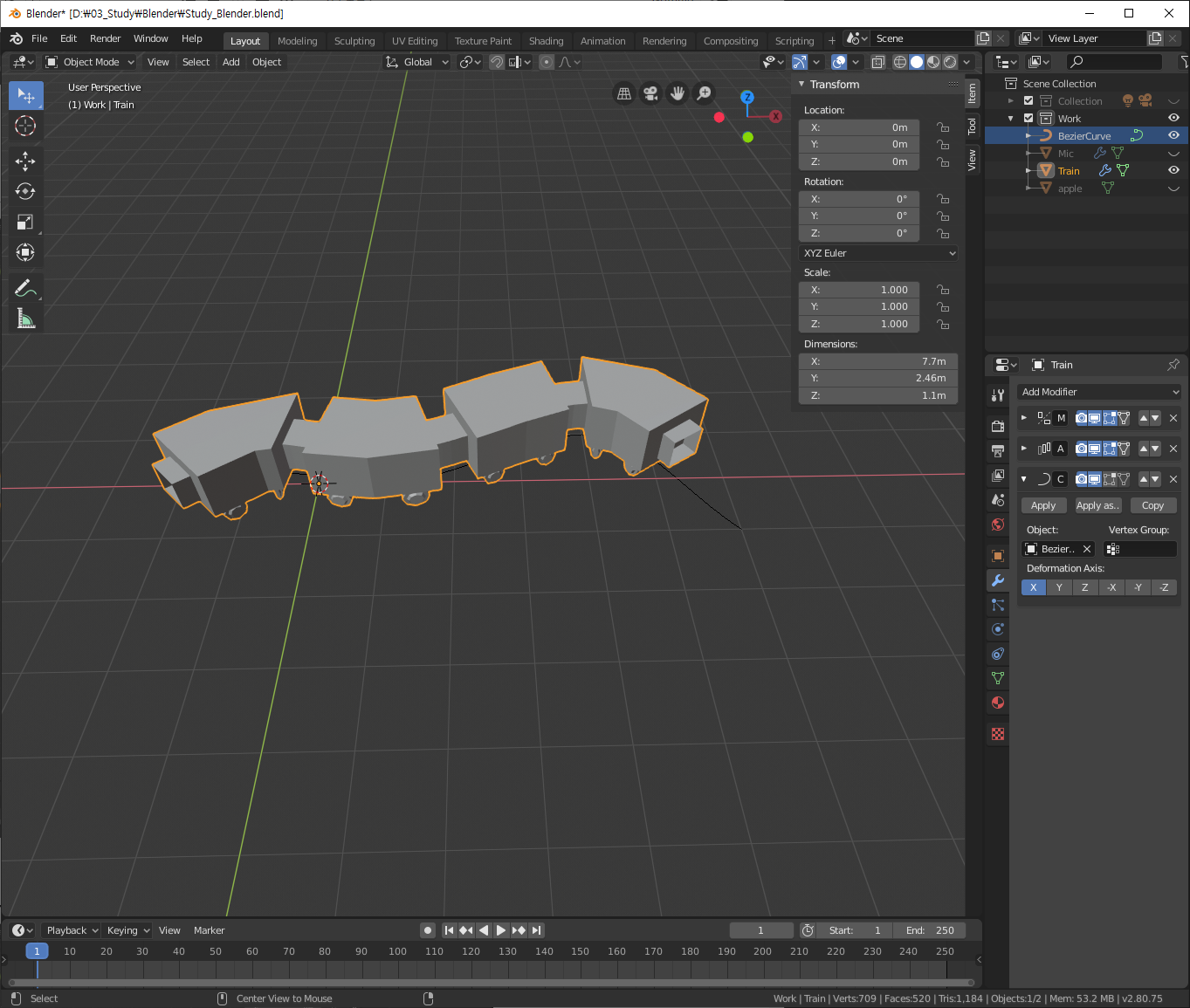

그러면 커브 형태로 변형이 되어 정렬 됩니다.

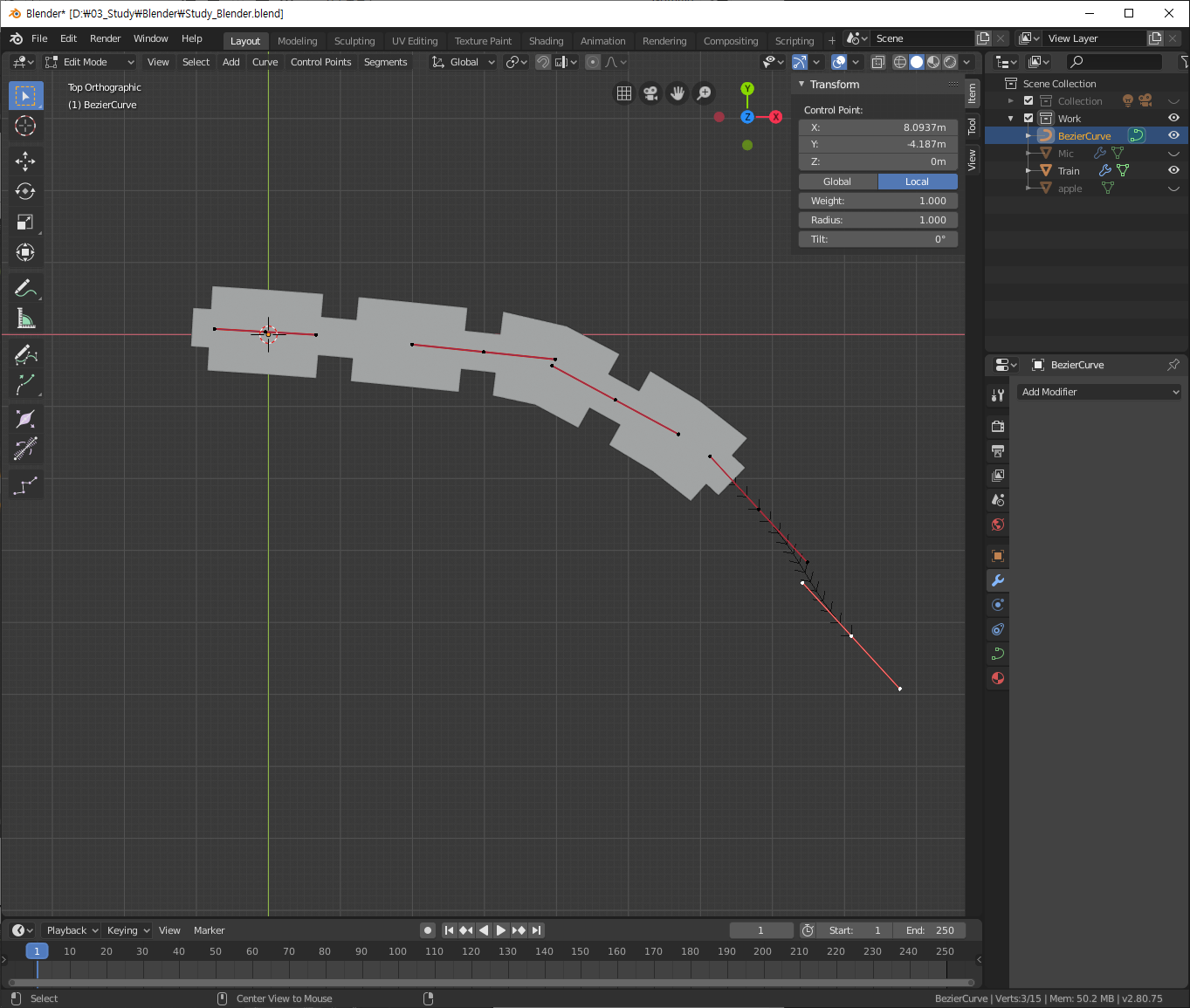

정렬된 커브의 모양이 마음에 들지 않으면
BezierCurve를 선택-Edit 모드로 들어가서 형태를 수정합니다.



그 후 Edit 모드를 나오면 수정한 형태가 적용됩니다.

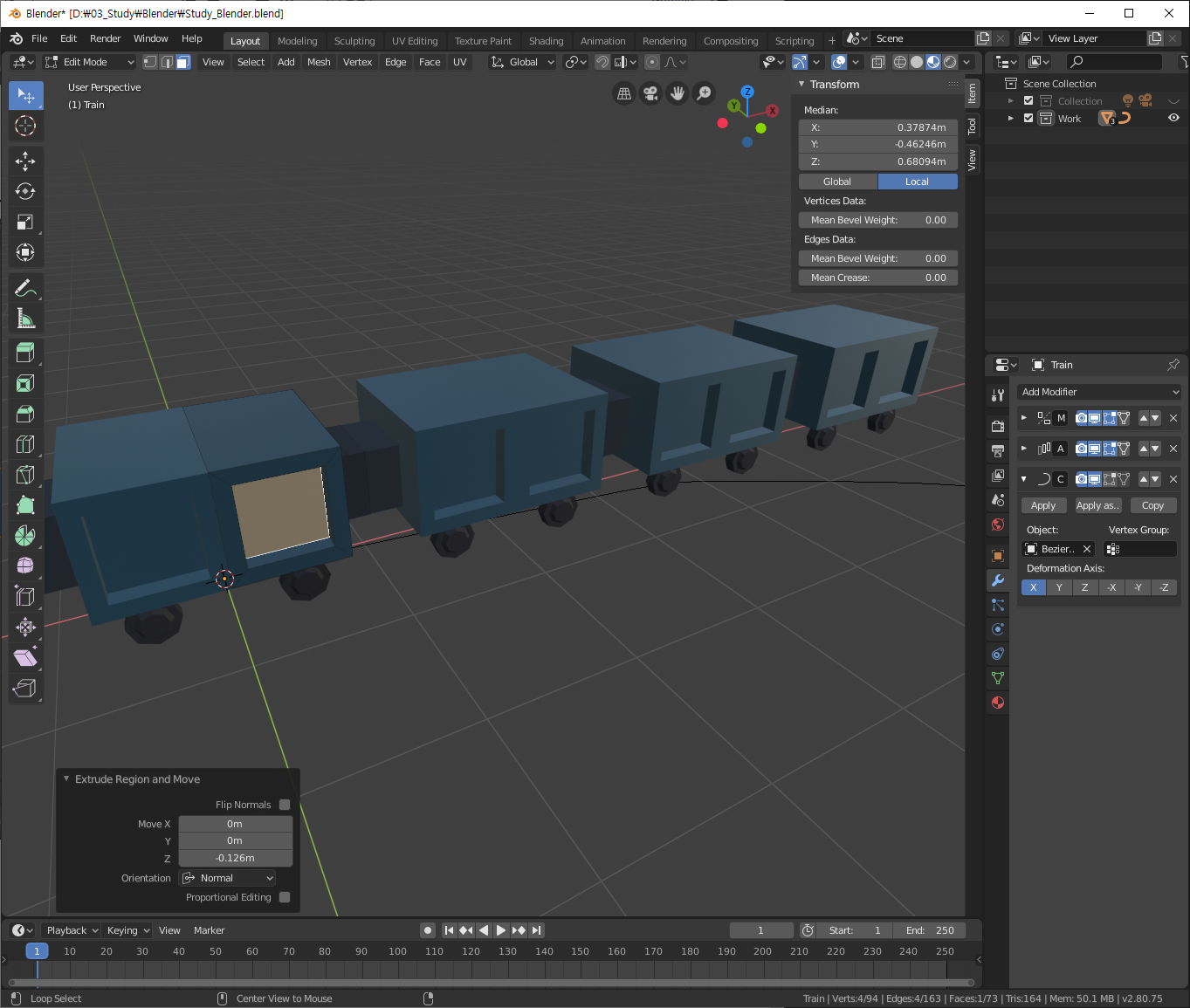

오브젝트를 선택하고 Edit 모드로 들어가면 Deform Modifier기능인 Curve가 적용되지 않은 상태에서
편하게 수정이 가능합니다.

오브젝트를 수정하면
전체가 같이 수정되는 것을 볼 수 있습니다.

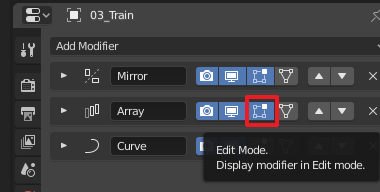

- 다른 Modifier도 Edit Mode 버튼을 끄면 적용되지 않은 상태로 볼 수 있습니다.

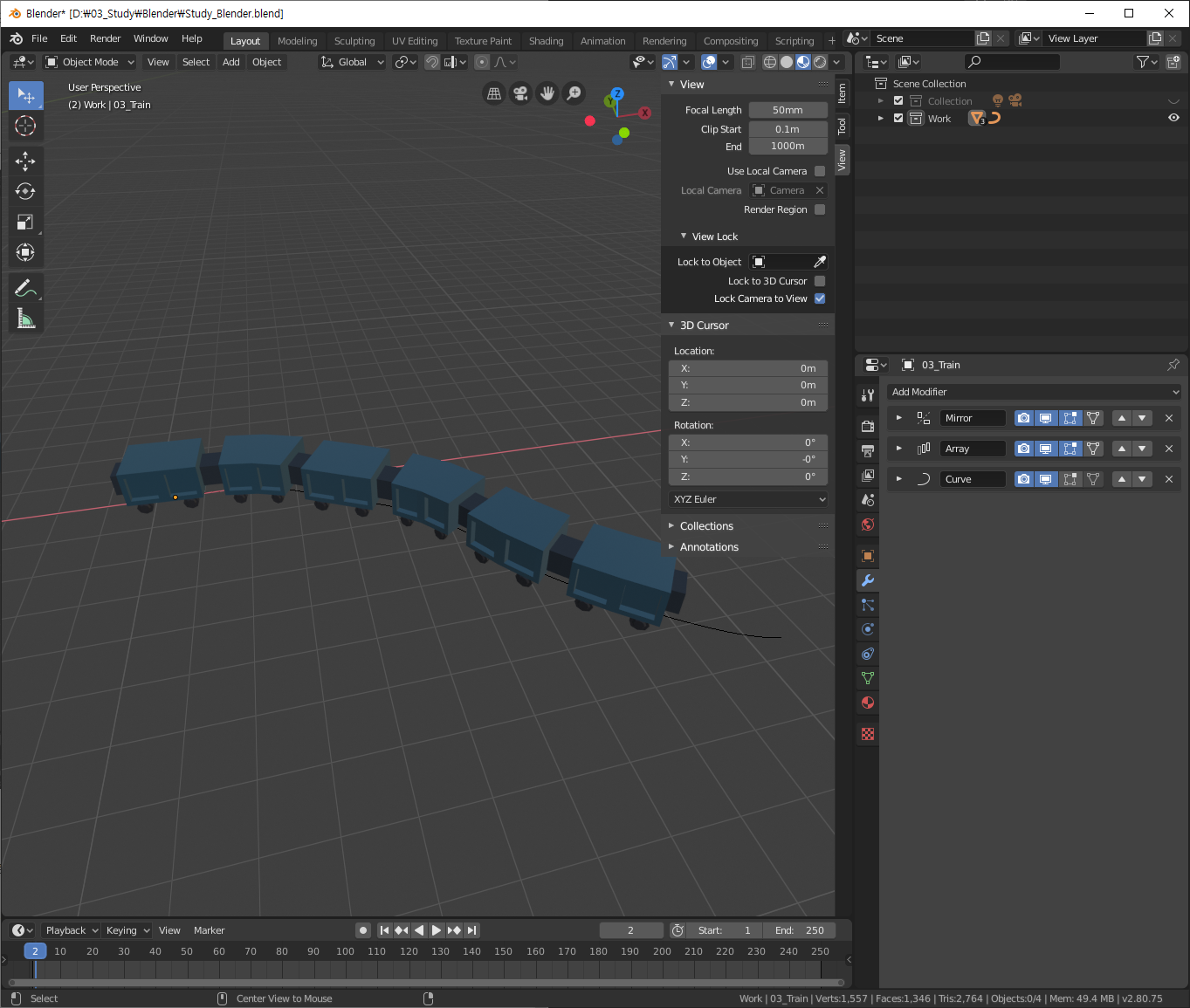

Edit모드를 나오면 수정이 적용된 상태로

Mirror, Array, Curve기능이 적용되어 있는 것을 볼 수 있습니다.

위의 기능들을 잘 조절해서 원하는 형태를 만들 수 있습니다.
